什麼是微掃描 MicroScan?

文章撰寫:安新精密科技-技術部 2022.06

Infratec 紅外線相機中,以解析度分類,ImageIR® 10300 提供達 1,920 x 1,536 高解析度的影像;其他型號相機則是透過「微掃描模式」,使得輸出的影像增加四倍解析度,能獲得最大解析度為 2,560 x 2,048 高畫質的紅外線影像。此創新且關鍵的模式明顯提升畫質,在量測與分析上,有了極大的幫助。

原理說明

Infratec 紅外線相機能選擇安裝濾鏡輪,其上方的精密透鏡使得光學成像偏移半個像素;利用多組的透鏡造成各方向的成像偏移,搭配高速旋轉濾鏡輪,依序取得多張不同偏移方向的影像;經影像整合後,獲得像素為原先四倍的紅外線即時影像。其特點為影像中每個像素並非由軟體內插所得,而是真實的光學量測值。

圖中為安新精密科技專為控制 Infratec 致冷式紅外線相機 ImageIR® 系列所開發的軟體介面,其能容易地控制微掃描模式的狀態,方便操作。

結果差異

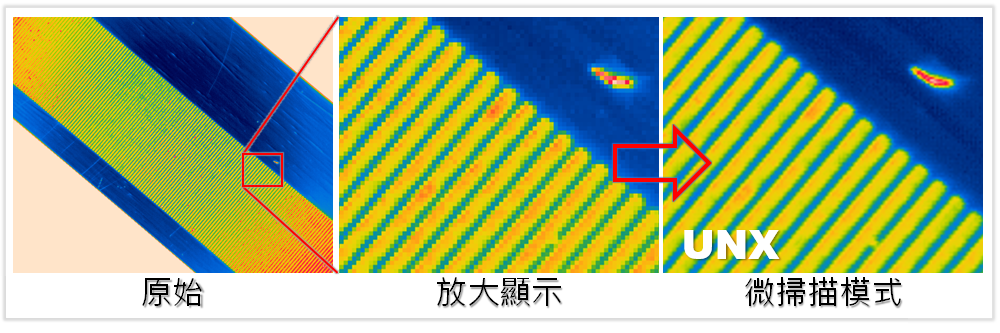

微掃描模式是連續偏移半個像素與合併的結果,其提升解析度,減少偽影,進而獲得高畫質的影像。若以 ImageIR® 8300hp 為例,相機的一個像素尺寸為 15 μm,搭配放大倍率為 1 倍的鏡頭,最終成像為 15 μm/pixel (延伸閱讀:放大倍率);當使用微掃描模式時,則能提升至 7.5 μm/pixel。下圖左為原始的整體影像;下圖中為部分的放大顯示;下圖右為開啟微掃描模式後的結果。

不只精確,而且快速

微掃描模式是透過高速旋轉濾鏡輪所獲得,其結果是連續取像的「即時」影像,方便量測。在最終輸出的取像率上,依不同的型號與設定,最高可達 350 Hz (延伸閱讀:取像率)。由此提供更豐富的細節,並避免偽影,彈性地進行量測;在量測快速移動或溫度變化快速的待測物,以及對於紅外線顯微鏡的顯微熱成像有很大的幫助。
