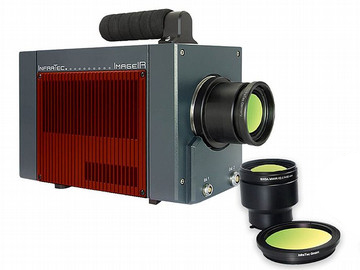

InfraTec ImageIR® 9400 hp

成像絕佳的感光元件

提供光學解析度 1,280 × 1,024

微掃描模式 (MicroScan)

相機輸出解析度 2,560 × 2,048

高取像率

無須格放,完整畫面即能分析極端的溫度變化

熱靈敏度佳

準確量測微小的溫差,小於 22mK

高速模式 (High-speed Mode, HSM)

透過畫素合併技術 (Binning),同時提高取像率與熱靈敏度

規格

頻譜1.5 ~ 5.5 µm
畫素間距10 µm
感應器類型InSb
畫素1,280 × 1,024
微掃描2,560 × 2,048
輸出模式ITR / IWR
光圈f/2.2 或 f/3.0
致冷方式Stirling cooler
量測範圍-40 ~ 1,500 °C;最高 3,000 °C*
量測精度± 1 °C 或 ± 1 %
熱靈敏度≦ 30 mK; HSM: 20 mK
標準取像率180 Hz; HSM: 622 Hz
格放取像率342 / 622 / 2,601 Hz; HSM: 1,053 / 1,615 / 3,343 Hz
對焦方式手動;馬達控制或自動*
動態範圍最高 16 bit*
積分時間1 ~ 20,000 µs
光圈 / 濾鏡輪位*5 / 6
介面10 GigE, HDMI*, GigE*, CAMLink
觸發4 IN / 2 OUT, TTL
類比訊號*3 IN / 2 OUT
腳架孔1/4″, 3/8″, 2 x M5
供應電源24 V DC, 寬壓輸入
100 ~ 240 V AC
儲存與操作溫度-40 ~ 70 °C, -20 ~ 50 °C
防水等級IP54, IEC 60529
衝擊強度 / 抗振性2 G DIN EN 60068-2-6, 25 G DIN EN 60086-2-27
尺寸與重量241 mm x 123 mm x 160 mm
4.3 kg (不含鏡頭)
其他功能高速模式 (HSM)*, 多重積分時間 (MIT),
高感光模式 (HighSense)

*依型號而定
