緊湊型非破壞檢測儀

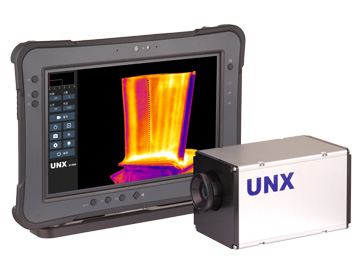

關於非破壞檢測，CI 系列緊湊型非破壞檢測儀 (專利第 M595218 號、第 M633481 號) 是 UNX 安新精密科技整合高靈敏度的紅外線相機 (延伸閱讀：什麼是熱靈敏度 NETD？)、搭配控制電路與電腦所推出的產品，能以非接觸的方式檢查待測物的內部狀況，適用於外型複雜的複合材料產品，大至航太產業的機身、機翼與噴嘴；小至例如：碳纖維高爾夫球桿、球頭、碳纖維網球拍、羽球拍以及碳纖維鞋底，皆能精準地進行非破壞檢測。

產品特點

◢ 影像完整呈現量測結果

CI 系列承繼了機台型 CC 系列與攜帶型 iX 系列之優點，整合紅外線相機與影像處理分析的功能，提供基本的溫度量測功能，亦具備有非破壞檢測能力，檢測結果由影像清楚的顯示。

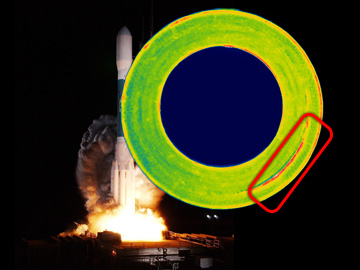

左圖為發射器的噴嘴，由複合材料製作而成，圖中紅框處為內部脫層。

◢ 體積小巧

當待測物越接近完成品時，在進行非破壞檢測時所受的限制會越多，例如：在類似艙間等狹小且操作空間有限的環境下，CI 系列大幅減少了儀器本身的體積與重量，讓人員在操作時，能夠靈活地架設，克服各種複雜的環境限制，輕鬆地進行檢測。

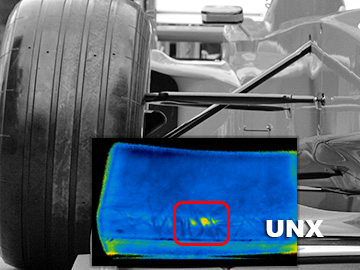

左圖為碳纖維懸吊的檢查結果；如紅框標示，內部有氣泡。

◢ 非接觸式檢測，量測快速而且容易

某些產品，例如：低吸濕複材等，為了減少材料因吸濕變形而影響精度，在製作完成後，不適合浸水或塗抹耦合劑的超音波檢測。CI 系列是真正的非接觸式檢測：量測前，無須事先準備標準樣品；量測時，無須塗抹耦合劑；量測後，無須額外清洗。

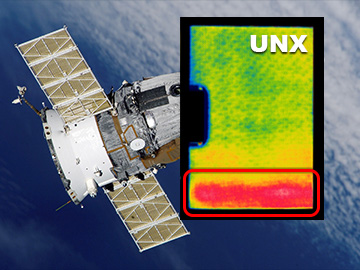

左圖為航太所使用的碳纖維製零件，紅框處為材料內部脫層。

◢ 彈性檢測多種材料

CI 系列除了碳纖維、玻璃纖維檢測外，亦能檢測多種不同材料。例如：應用於渦輪發動機扇葉 (Turbine Blade) 的熱障鍍層 (Thermal Barrier Coating，TBC)，檢測其陶瓷的鍍層狀態。

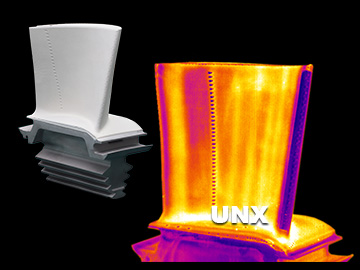

左圖為陶瓷鍍層狀態的檢測。

若您不清楚產品能否透過 CI 系列量測，或仍有所疑問，歡迎聯絡我們，將會由專業人員來回答您。
