名詞解釋
常有人問起：影像中，紅紅綠綠的顏色代表著什麼意思？儀器本身 (含紅外線相機或超音波) 所接收到的波段為肉眼看不到的波長，因此自然不會有顏色之分；而為了方便觀察，儀器或者電腦會依照色譜著色後顯示影像。色譜是透過顏色來顯示物體在不同狀態下的變化，以溫度為例，能顯示何處是高溫或低溫及其中間的溫度變化。如下圖所示，常見的彩虹色譜：越偏向左，其顏色越藍黑，表示溫度越低；反之，越偏向右，其顏色越紅白，表示溫度越高。

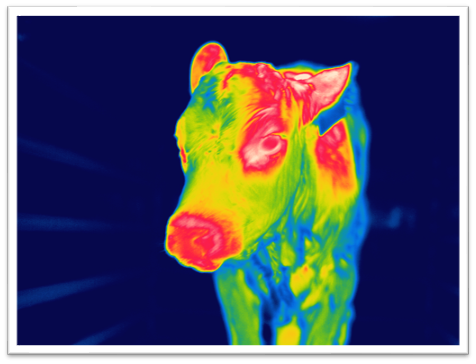

以實際的場景為例，下圖為小牛的溫度影像，可從中看出四周環境為較低溫，而鼻子與眼窩處，則為相對的高溫。
顯示應用
同樣的原理，我們將它應用在非破壞檢測上，為了顯示量測結果，透過顏色來顯示待測物內部正常與缺陷的位置。例如：一樣是彩虹色譜，越偏向左，其顏色越藍黑，表示待測物內部為正常；反之，越偏向右，其顏色越紅白，表示材料內部為不良。

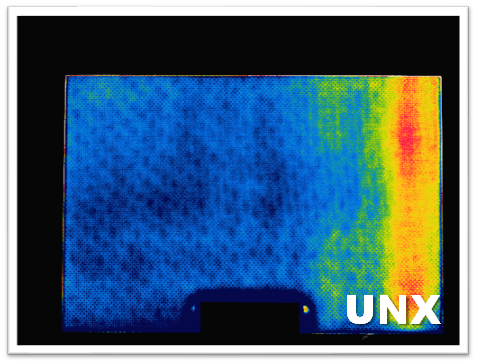

對應到樣品實際量測的結果，下圖為緊湊型非破壞檢測儀所量測碳纖維板的結果，影像顯示碳纖維板的內部情形，左側偏藍黑色，右側偏紅色，可推測出內部可能有如脫層等異常的狀況。

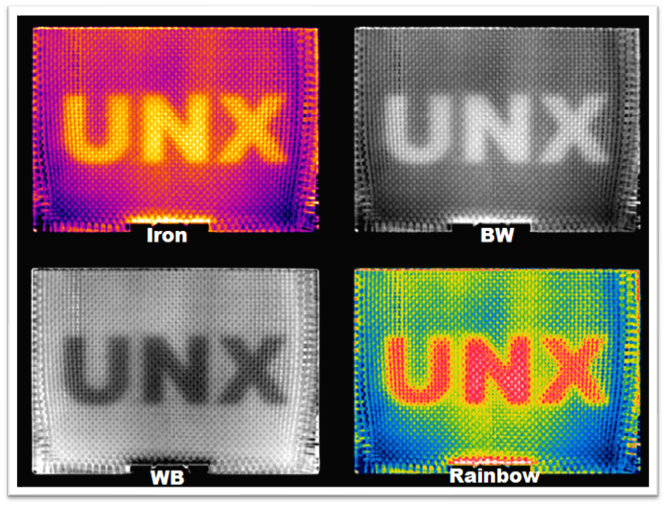

同一張影像，能套用不同色譜的方式來顯示。安新精密的全系列儀器皆具有四組的內建色譜，分別為鐵系 (Iron)、黑白 (BW)、白黑 (WB)、彩虹 (Rainbow) 色譜，其分別的顯示效果如下圖所示，方便使用者依照需求做調整。
自建色譜

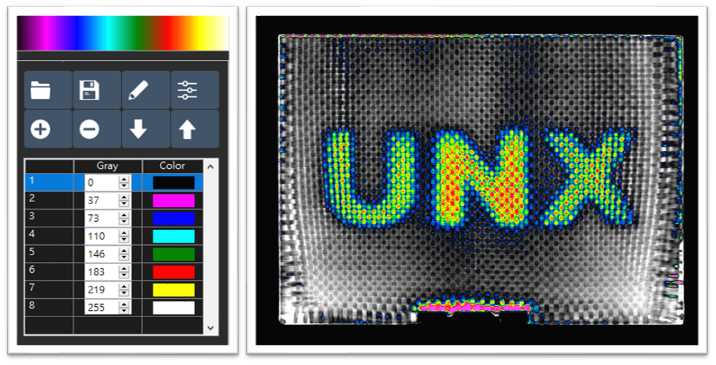

若內建色譜無法清楚地顯示結果，或需要增強特定的顯示方式，可透過安新精密開發的自建色譜軟體功能，達到強化顯示的效果。下圖左為自建色譜的畫面；下圖右為自建色譜的結果顯示，待測物四周以灰階顯示，而中間是以彩色顯示，以凸顯主題。
若您仍有所疑問，歡迎聯絡我們，將會由專業人員來回答您。
