使用紅外線相機量測,當遇上某些較為特殊的場景時,例如:超高溫或特定的待測物等狀況,只用一般的量測方式無法獲得理想結果;為了解決此類問題,藉由搭配濾鏡拍攝,來達到更好的量測效果,全名為光圈 / 濾鏡轉輪 (Rotating Aperture/ Filter Wheel) 則是針對此應用所設計的完美解決方案。
原理說明
當量測如鋼液等高溫的待測物時,常因溫度超過相機量測的上限,得到數值飽和的影像,造成無法判斷正確溫度。此時,除了透過調整相機的參數,例如:積分時間來克服之外,亦會在鏡頭前方加上濾鏡,來降低進入感應器的能量,獲得正確的結果。
另一種的情況是為了量測特定波長,例如:揮發性有機化合物 (Volatile Organic Compounds,簡稱 VOCs) 的洩漏偵測,主要是利用 VOCs 會吸收特定波長的特性;使用紅外線相機搭配適當的濾鏡後,所得到的特殊結果能偵測相對應的氣體洩漏。

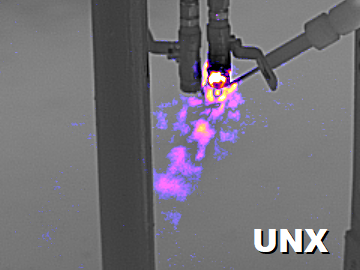

左圖為安新精密科技實際量測記錄 VOCs 洩漏的情況,彩色部分為洩漏氣體。
當有相關應用時,加上適合的濾鏡能達到理想的效果,但一般紅外線相機的濾鏡是安裝在鏡頭前端,其拆裝不但麻煩而且費時,也容易不小心刮傷鏡頭或遺失濾鏡。InfraTec 紅外線相機能將濾鏡安裝至相機內部的轉輪上,轉輪位於鏡頭後端與感應器之間。藉由調整轉輪的位置,快速切換有無或不同的濾鏡,以滿足即時量測各種場景的需求。
若您仍有所疑問,歡迎聯絡我們,將會由專業人員來回答您。
